Ein Ringanker ist ein umlaufendes, zugfestes Band aus Stahlbeton oder bewehrtem Mauerwerk, das die Außen- und tragenden Innenwände eines Geschosses auf Höhe der Decke miteinander verbindet. Er hält das Mauerwerk buchstäblich zusammen – und zwar in der Richtung, in der Mauerwerk von sich aus schwach ist: auf Zug.
Was ein Ringanker im Haus leistet
Mauerwerk kann Druck hervorragend aufnehmen und Zug so gut wie gar nicht. Solange nur das Eigengewicht des Hauses nach unten drückt, ist das kein Problem. Sobald aber Kräfte seitlich wirken – Wind auf die Giebelwand, ungleiche Setzungen im Baugrund, der Schub eines Sparrendachs – entstehen Zugkräfte, die das Mauerwerk aufreißen würden. Genau diese Kräfte nimmt der Ringanker auf und verteilt sie über den gesamten Umfang.
Das Bauteil sitzt in der Regel direkt unter oder in der Ebene der Geschossdecke und läuft geschlossen um das ganze Gebäude. Geschlossen ist dabei das entscheidende Wort: Ein unterbrochener Ringanker wirkt nicht wie ein Band, sondern wie zwei lose Enden.
Die Bewehrung nimmt Zugkräfte auf, die das Mauerwerk allein nicht tragen könnte.
Alle Wände eines Geschosses arbeiten zusammen statt jede für sich.
Setzt sich der Baugrund örtlich, verteilt der Ring die Spannung über die ganze Wandlänge.
Ringanker, Ringbalken und Ringkette: der Unterschied
Die drei Begriffe werden auf Baustellen oft durcheinandergeworfen, bezeichnen aber unterschiedliche Bauteile.
| Bauteil | Aufgabe | Typische Lage |
|---|---|---|
| Ringanker | nimmt nur Zugkräfte auf, trägt keine Deckenlast | umlaufend in Deckenhöhe |
| Ringbalken | trägt zusätzlich Lasten ab, etwa über breiten Öffnungen | über Fenstern, Toren, Durchbrüchen |
| Ringkette | Ringanker in Fensterbrüstungshöhe, bei Erdbebenlasten | unter der Fensterreihe |
Für den Hausbau in Deutschland ist der klassische Ringanker der Normalfall. Ein Ringbalken kommt dazu, wenn große Öffnungen die Wandscheibe unterbrechen – bei einer Garageneinfahrt oder einer breiten Terrassentür etwa.
Wann ein Ringanker vorgeschrieben ist
Die Ausführungsregeln stehen in der Mauerwerksnorm. Vorgeschrieben ist ein Ringanker unter anderem bei Gebäuden mit mehr als zwei Vollgeschossen, bei Häusern über 18 Metern Länge, bei Wänden mit vielen oder besonders großen Öffnungen und immer dann, wenn der Baugrund ungleichmäßige Setzungen erwarten lässt. Auch bei nicht aussteifenden Decken – etwa einer Holzbalkendecke statt einer Betondecke – führt praktisch kein Weg daran vorbei.
In der Praxis planen Statiker den Ringanker bei fast jedem Massivhaus ein, weil er im Rohbau wenig kostet und im Schadensfall alles. Die Bewehrung liegt meist bei vier Längsstäben mit Bügeln; ausgeführt wird sie entweder in einer U-Schale aus Ziegel oder Kalksandstein, die als verlorene Schalung dient, oder direkt in der Betondecke.
Wer ein Bestandshaus kauft, findet den Ringanker nicht auf den ersten Blick – er steckt im Mauerwerk. Ein Blick in die Statik der Bauakte beim Bauamt bringt Klarheit, bevor tragende Wände geöffnet werden.
Was passiert, wenn er fehlt
Fehlt der Ringanker, zeigen sich die Folgen selten sofort. Typisch sind Risse, die schräg von den Fensterecken nach oben laufen, sich über Jahre langsam weiten und nach jedem trockenen Sommer ein Stück weiter wandern. Bei älteren Häusern ohne Ringanker ist das ein häufiger Befund – die Norm gibt es erst seit den Nachkriegsjahrzehnten in dieser Form.
Nachrüsten ist möglich, aber aufwendig: Dabei wird entweder eine umlaufende Nut ins Mauerwerk gefräst und ein Zugband eingelegt, oder es kommen außen liegende Zuganker mit sichtbaren Ankerplatten zum Einsatz – die schmiedeeisernen Sterne an alten Fassaden sind genau das. Beides gehört in die Hand eines Statikers, nicht in die eines Heimwerkers.
Fazit
Der Ringanker ist eines der Bauteile, die niemand sieht und die trotzdem darüber entscheiden, ob ein Haus in fünfzig Jahren noch rissfrei dasteht. Er kostet im Rohbau wenig, lässt sich später nur mit erheblichem Aufwand ergänzen und gehört deshalb in jede Statik, die diesen Namen verdient.
Wie ein Ringanker auf der Baustelle entsteht

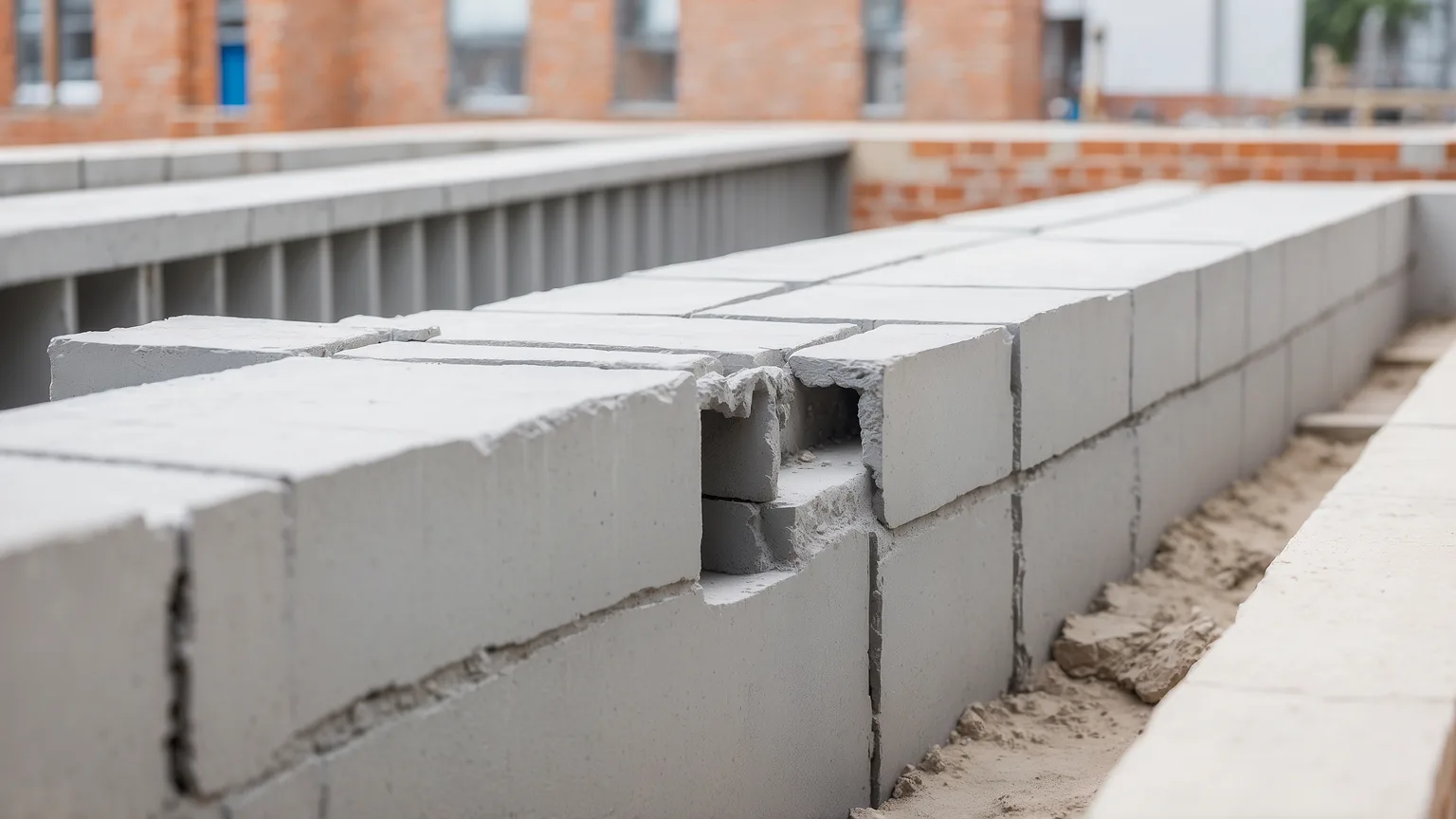

Im Ablauf des Rohbaus ist der Ringanker ein Zwischenschritt zwischen der letzten Steinreihe und der Decke. Zuerst wird die oberste Lage als U-Schale gemauert – Formsteine mit einer Rinne, die später als Schalung dient und außen dieselbe Optik und dieselben Dämmeigenschaften behält wie das übrige Mauerwerk. In diese Rinne kommt die Bewehrung: üblicherweise vier Längsstäbe, gehalten von Bügeln im Abstand von rund 25 Zentimetern.
An den Gebäudeecken laufen die Stäbe nicht einfach aneinander vorbei. Sie werden entweder mit Winkeln übergriffen oder um die Ecke gebogen, damit die Zugkraft tatsächlich weitergeleitet wird. Genau an dieser Stelle entstehen die meisten Ausführungsfehler – eine Ecke, in der sich die Bewehrung nur berührt statt überlappt, ist eine Sollbruchstelle. Anschließend wird Beton eingefüllt und verdichtet. Weil die U-Schalen saugen, werden sie vorher genässt, sonst zieht der Beton zu schnell an.
Bei Häusern mit Betondecke lässt sich der Ringanker auch direkt in der Decke ausführen. Die Bewehrung liegt dann im Randbereich der Deckenplatte und wird mitbetoniert. Das spart einen Arbeitsgang, verlangt aber, dass die Decke wirklich umlaufend aufliegt – bei Holzbalkendecken ist das nicht der Fall, dort bleibt die U-Schalen-Variante.
Sichtbar ist von alldem später nichts. Wer nachvollziehen will, ob der Ringanker fachgerecht ausgeführt wurde, braucht deshalb die Fotodokumentation aus der Bauphase – bei der Bauabnahme ist das Bauteil längst verputzt.
Braucht ein Bungalow einen Ringanker?
Meistens ja. Auch ein eingeschossiges Haus bekommt Windlasten auf die Giebelwände, und gerade bei leichten Dachkonstruktionen ohne aussteifende Betondecke ist das Zugband entscheidend. Die Statik entscheidet im Einzelfall.
Kann ein Ringanker unterbrochen werden?
Grundsätzlich nein – die Wirkung beruht darauf, dass er geschlossen umläuft. Muss er wegen einer Öffnung unterbrochen werden, ist an dieser Stelle ein Ringbalken oder eine gleichwertige Übergreifung der Bewehrung nötig.
Was kostet ein Ringanker im Neubau?
Im Verhältnis zum Rohbau ist er ein kleiner Posten: U-Schalen, Bewehrungsstahl und Beton für ein Einfamilienhaus bewegen sich meist im niedrigen vierstelligen Bereich, oft ist er in der Rohbaupauschale bereits enthalten.
